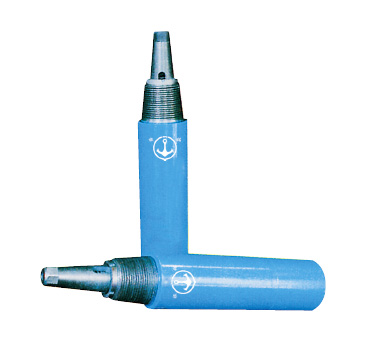

| 投入式止回閥 |
|
投入式止回閥是鉆柱內防噴器，它結構簡單、操作方便，只要卸開方鉆桿的接頭螺紋便可以投入鉆桿的水眼內，就位后就能達到內防噴的目的。投入式止回閥由就位接頭和止回閥總成兩大部分構成，就位接頭與止動環用螺紋連接并上緊扣和鉆柱連接下入井內，在未投入止回閥時作為鉆柱上的一個接頭。
技術參數及規格
| 規格 |
止回閥總成 |
就位接頭 |
密封壓力 |
接頭螺紋 |
| 外徑 (mm) |
內徑 (mm) |
外徑 (mm) |
內徑 (mm) |
| FT86 |
33 |
8 |
86 |
35 |
35
(70) |
NC26 |
| FT105 |
43 |
10 |
105 |
45 |
NC31 |
| FT121 |
54 |
18 |
121 |
56 |
NC38 |
| FT152 |
58 |
22 |
152 |
60 |
NC46 |
| FT159 |
58 |
22 |
159 |
60 |
NC46 |
| FT165 |
68 |
32 |
165 |
70 |
NC50 |
| FT178 |
68 |
32 |
178 |
70 |
NC50 |
| FT203 |
68 |
32 |
203 |
70 |
6 5/8REG |
| FT229 |
68 |
32 |
229 |
70 |
7 5/8REG | |
|
|
|
|
